【简单介绍】
WIGGENS气动搅拌器133365，气动马达设计 , 是所有易燃易爆场所的较理想搅拌选择 , 如搅拌所有溶剂 , 油漆 , 涂料 , 轻质油 , 绝缘材料 , 化学制品等。
成套设计 , 客户只需要将搅拌头固定在支架上 , 连接压缩空气即可以开始工作
两个型号选择 : 低扭力高速 （05 型 ）；高扭力低速 （10 型号 ）
【详细说明】

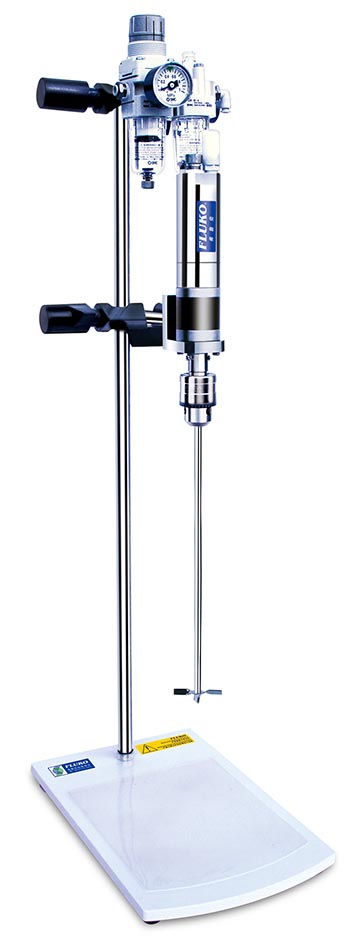

WIGGENS气动搅拌器133365
产品简述：
气动马达设计 , 是所有易燃易爆场所的理想搅拌选择 , 如搅拌所有溶剂 , 油漆 , 涂料 , 轻质油 , 绝缘材料 , 化学制品等
* 两个型号选择 : 低扭力高速 (05 型 )；高扭力低速 (10 型号 )|
* 成套设计 , 客户只需要将搅拌头固定在支架上 , 连接压缩空气即可以开始工作
* 成套系统中已经包含：气动马达主机 , 金属连接杆 , 管路 , 金属搅拌杆 ( 含搅拌桨 ) 空气过滤器 ( 含六角 )
* 设计紧凑、超静音工作
* 只需提供 35~100 psi 的空气动力即可工作
* 通过空气流量调节阀调节转速
* 平滑运转的的工作系统基本上不需要后期的维护成本
* 很低的空气压力即可启动 , 并且不会发生由于过载造成马达过热烧毁等问题
* 搅拌桨和推进器由不锈钢制成 , 可耐受大部分的酸及化学试剂 , 极便于清洗 , 客户也可以选用聚四氟乙烯的搅拌桨 ( 选配件 )
* 转速范围 : 200~10000 rpm(05 型 )； 50~1200 rpm(10 型 )
* 气动马达输出功率 : 0~1/6 hp( 供给气量 80 lbs)
* 标配不锈钢搅拌轴长度 : 30.5 cm, 直径 : 9.5 mm
* 搅拌桨片直径 : 6.4 cm dia, 不锈钢材质
注：
hp：马力
cfm：流量单位 , 立方英尺每分钟
1 cfm=28.4 L/min
技术参数
|
转速 rpm |
30 psi压力 |
60 psi 压力 |
80 psi 压力 |
|||
|
hp |
cfm |
hp |
cfm |
hp |
cfm |
|
|
100 |
小负荷下运转，hp和cfm可忽略 |
|||||
|
500 |
0.012 |
2.0 |
0.035 |
4.0 |
0.040 |
5.0 |
|
1000 |
0.021 |
2.3 |
0.060 |
4.9 |
0.068 |
5.7 |
|
2000 |
0.034 |
3.0 |
0.110 |
5.7 |
0.125 |
7.0 |
|
3000 |
0.038 |
3.5 |
0.155 |
6.6 |
0.175 |
8.8 |
|
4000 |
0.038 |
4.0 |
0.186 |
7.5 |
0.225 |
9.4 |
|
6000 |
|
|
0.202 |
8.8 |
0.300 |
10.8 |
WIGGENS气动搅拌器
* 13365-05 型号为轻型马达 , 是所有易燃易爆场所的理想搅拌选择 , 适合搅拌所有溶剂、油漆、涂料、轻质油、绝缘材料、化学制品等
* 3365-10 型号为重型马达 , 适合较大粘度样品搅拌
* 成套设计 , 客户只需要将搅拌头固定在支架上 , 连接压缩空气即可以开始工作 , 成套系统中已经包含：气动马达 , 搅拌杆 , 搅拌片 , 气体连接管路 , 固定夹具 , 空气过滤器 , 压力调节器 , 润滑剂 , 支架等
* 平滑运转的工作系统基本上不需要后期的维护
* 搅拌桨和推进器由不锈钢制成 , 可耐受大部分的酸及化学试剂 , 极便于清洗 , 客户也可以选用聚四氟乙烯的搅拌桨 ( 选配件 )
* 气动马达输出功率： 0-1/3 马力 ( 供气压力 80 lbs), 很低的空气压力即可启动 , 并且不会发生由于过载造成马达过热烧毁等问题 , 气体消耗量： 13 cfm
* 13365-05 / 10 标配不锈钢搅拌轴长度： 30.5 cm, 直径： 9.5 mm；搅拌桨片直径 : 6.4 cmdia, 不锈钢材质
* 13370-10 标配不锈钢搅拌轴长度： 30.5 cm, 直径： 12.7 mm, 适合 9124 安装夹
* 备选件：搅拌桨 , 搅拌杆 , 空气过滤控制器
订货信息
|
转速rpm |
压力值PSI |
订货号 |
|
|
轻型气动搅拌器 |
200~10000 |
30~100 |
13365-05 |
|
重型气动搅拌器 |
20~1200 |
30~80 |
13365-10 |
|
高扭矩重型气动搅拌器 |
300~3000 |
90 |
13370-10 |
